H142X液压水位控制阀
  • H142X液压水位控制阀

H142X液压水位控制阀是一种自动控制水箱及水塔液面高度的控制阀门,H142X液压水位控制阀工作平稳可靠、产品重量轻、体积小、安装维护方便欢迎客户选购

详细介绍

        H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设直时,浮球阀打开,活塞上腔室压力降低。活塞上下形成压差, 在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高 度,实现自动供水功能。

一、H142X液压水位控制阀工作原理:

  当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。

二、H142X液压水位控制阀技术参数:

  使用介质:洁净水
        使用压力:H142X-4T-A、H142X-4-A:0.05MPa~0.4MPa
       H142X-10-A:0.05MPa~1MPa
        介质温度:≤60℃

三、H142X液压水位控制阀性能特点

  1、运用液压原理控制,结构新颖合理。
        2、工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。
        3、重量轻,体积小。
        4、安装维修方便。

四、H142X液压水位控制阀安装形式及注意事项:

  将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A为 0.6MPa标准法兰;H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以 上;在水箱内出水管高于水位线处钻一小孔,以防直空回水。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关 闭约30~50秒,故水箱要有足够的空余容积,以防溢水。为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。如安装在地下水池,则应在地下泵房安装 报警装置。

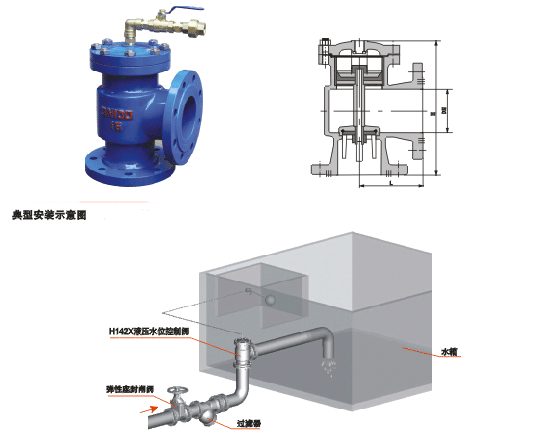

五、H142X液压水位控制阀安装图及尺寸大小:

公称通径
(mm)
尺    寸(mm)
L
H
40
107
235
 50
115
243
 65
125
258
 80
135
280
 100
146
307
 125
165
358
 150
180
400
 200
215
490
 250
255
576
 300
285
663
 350
325
750



客户订购须知:

        尊敬的客户您好,欢迎访问本公司水力控制阀系列给排水网站网站,如果您订购H142X液压水位控制阀产品请参照上述介绍参数确定您您订购的DN、压 力、 材质 等 相关信息,可以直接向本公司销售部订购。如果客户需要非标型H142X液压水位控制阀产品需要咨询本公司工程师联系订购非标型产品或者选择型, 欢迎客户访问本公司官方网站:http://www.slkzvalve.com 获取更多的产品信息。
