200X减压阀，是一种利用介质自身能量调节与控制管路压力的职能型阀门。200X减压阀用于生活给水、消防 给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。出口压力不因进口压力、进口流量的 变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到减压目的。该阀减压精确， 性能稳定、安全可靠、安装方便，使用寿命长。
200X减压阀执行标准
设计规范：GB/T 12244
结构长度：GB/T 12250
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220
供货规范：JB/T 7928
二、200X减压阀 结构特点和用途
200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。 本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
三、200X减压阀工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。 当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。 调节导阀弹簧即可设定出口压力。
四、200X减压阀主要技术参数
| 公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 最高进口压力(MPa) | 出口可调压力(MPa) | 适用介质 | 介质温度(℃) |
|---|---|---|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | ||
| 2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
五、200X减压阀 主要零件材料
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 | WCB |
| 阀座 阀盘 | 铜合金 |
| 密封圈 O型圈 | 丁腈橡胶 |
| 阀杆 | 2Cr13 |
| 弹簧 | 50CrVA |
| 针型阀 | 铜合金 |
| 球阀 | 铜合金 |
| 浮球阀 | 铜合金 |
| 微型过滤器 | 不锈钢 |
六、200X减压阀主要尺寸
| 公称通径DN(mm) | 尺寸(mm) | ||
|---|---|---|---|
| L | 宽 | H | |
| 20 | 150 | 245 | 195 |
| 25 | 160 | 254 | 208 |
| 32 | 180 | 263 | 222 |
| 40 | 200 | 272 | 237 |
| 50 | 203 | 282 | 254 |
| 65 | 216 | 292 | 272 |
| 80 | 241 | 310 | 282 |
| 100 | 292 | 330 | 303 |
| 125 | 330 | 358 | 344 |
| 150 | 356 | 385 | 385 |
| 200 | 495 | 438 | 437 |
| 250 | 622 | 490 | 532 |
| 300 | 698 | 550 | 600 |
| 350 | 787 | 617 | 677 |
| 400 | 914 | 693 | 764 |
| 450 | 978 | 778 | 862 |
| 500 | 978 | 873 | 972 |
| 600 | 1230 | 980 | 1096 |

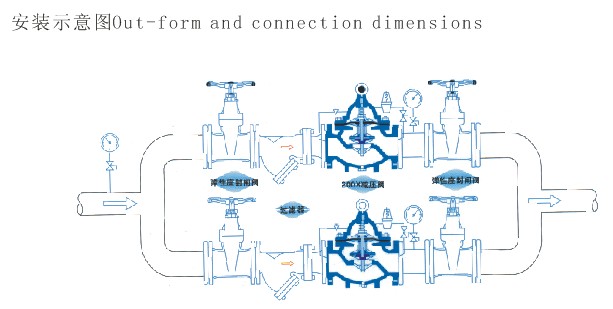

七、200X减压阀安装图
