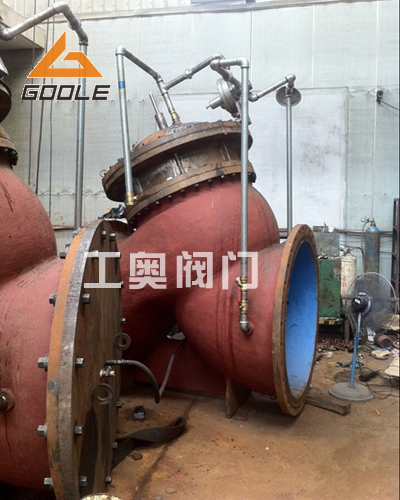

爆管关断阀是本公司研制的一款新型产品,安装在项目当中能够防止爆管带来的水淹事故,能够在爆管时快速关闭阀门保护管道及环境的安全,为了让更好的了解本产品,使客户对本公司生产的产品更有信心,本公司在此详细列出关于爆管关断阀技术要求说明(制造标准、试验、相关的配件工作原理) 供大家参考:
1、产品制造标准
CJ/T219-2005水力控制阀行业标准
2、产品试验大纲
2.1阀门的强度和密封实验按下表
公称压力 |
1.0(Mpa) |
试验时间(S) |
强度试验 |
1.5 |
120 |
密封试验 |
1.1 |
90 |
2.2 阀门的开关灵活度
2.3阀门开启和关闭的最低动作压力
3、爆管关断触发器结构、工作原理
爆管关断阀触发器结构采用的是双腔平衡控制原理,通过利用管道爆管后,阀门进出口端的压力变化。触发爆管关断阀触发器作上下运动,从而控制管路的开闭达到主阀门自动开闭的过程。
4、缓闭功能工作原理
爆管关断阀缓闭原理采用的是双阀瓣结构,阀门关闭时主阀瓣在自身重力的作用下快速关闭,截断管路中80%的回流水,缓闭阀瓣在主阀门阻尼控制腔的作用下缓慢关闭(缓闭过程可调5 - 60秒)。

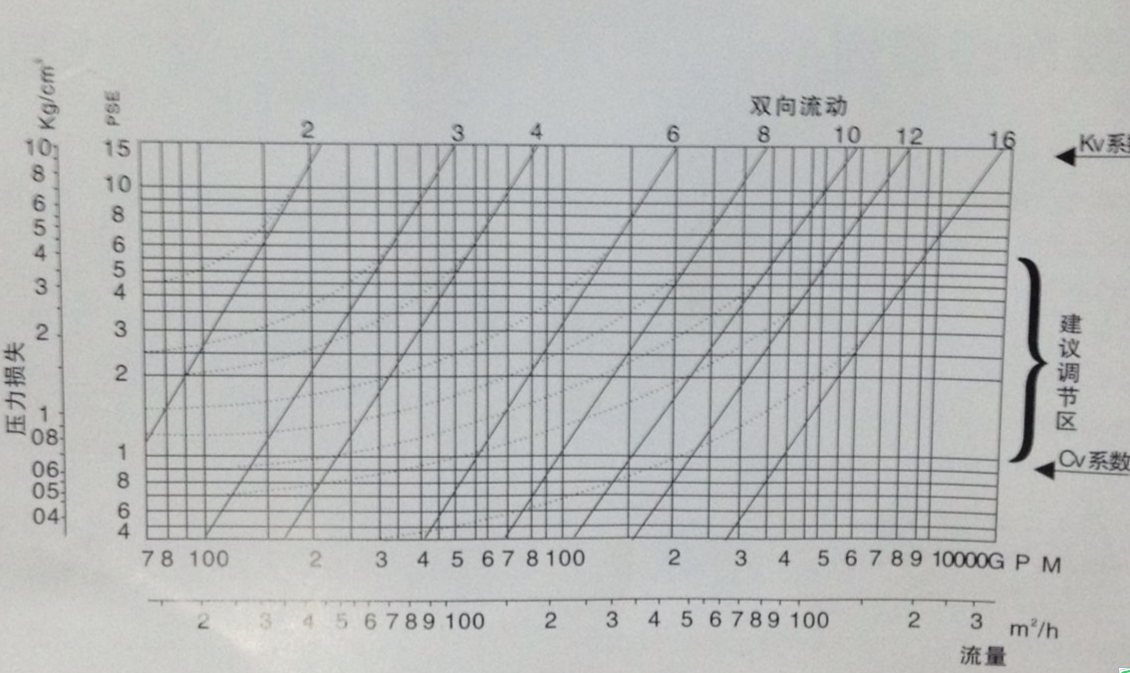

5、阀门流量关闭调整范围参数:
6、阻尼机构结构图、工作原理
利用液压控制原理通过;调流阀调节进出控制腔介质的速度,从而控制阀门缓闭阀瓣的关闭速度达到缓闭效果。
通过以上的制造标准、试压标准,及相关零部件的标准及原理,能够制造符合标准的爆管关断阀,如果客户工况当中有应用到,或者想了解此阀门的相关信息,欢迎客户您及时向浙江工奥阀门公司咨询、订购
