水击泄放阀的使用说明书

本公司能够生产制造DN50-1000规格的水击泄放阀,并且能够提供铸铁、铸钢、不锈钢材质,能够制造PN10、PN16、PN25、PN40、PN64等压力,并可能根据客户需求订购,另本司还承接非标产品定制。



一、LS20002X水击泄放阀的特点
1、能准确的保持不变的安全设定压力,一旦超压,水击泄放阀迅速打开,及时泄压。
2、关闭平稳可靠,消除压力余波,消除水锤。


二、LS20002X水击泄放阀的主要技术参数





公称压力MPa

壳体试验压力MPa

密封试验压力MPa

调压范围MPa

适用介质

介质温度

1.0

1.5

1.1

0.05-0.9





0-80℃

1.6

2.4

1.76

0.12-1.4

2.5

3.75

2.75

0.2-2.4


三、LS20002X水击泄放阀的工作原理


通过液压导管的压力传递,使主阀滑盘(阀瓣)模仿导阀的动作。只要上游压力低于导阀的设定值,导阀关闭,上游压力作用在隔膜上方,使主阀保持关闭。一旦上游压力升至超过导阀的设定压力,导阀就会开启,泄放隔膜上方的压力水,主阀开启,大量泄水降压至设定值才缓慢平稳关闭,不产生二次水锤。

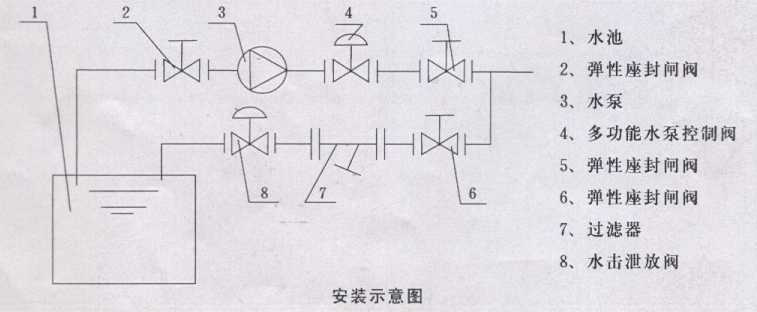

四、LS20002X水击泄放阀的安装和调节
1、主阀最佳的安装方式是安装再水平管道,阀盖朝上。
2、安装时注意阀体外水流标示箭头,遵循方向安装。
3、安装前要彻底清除管道内杂物,通水前必须彻底冲洗管道。
4、阀前要安装一只闸阀和一只过滤器,阀后也要安装一只闸阀,以便于维修。
5、作水击泄放阀时,主阀安装在泄水旁路。
6、作持压阀时,主阀串联安装在管线上。
7、调压时,先松开导阀调节螺钉的锁紧螺母,顺时针拧动导阀调节螺钉就是增加压力,反之为降低压力,调好后锁紧调节螺钉。
8、过滤器要定期清洗。
