YX741X隔膜式可调减压稳压阀
  • YX741X隔膜式可调减压稳压阀

YX741X隔膜式可调减压稳压阀是安装于高层建筑给排水系统管道上,将进口压力臧至某一需要的出口压力的特种阀门。产品有着减压性能可靠、出口压力不受进口压力及流量的影响,压力损失小,流量大、体积小。

详细介绍

         YX741X隔膜式可调减压稳压阀是安装于高层建筑给排水系统管道上,将进口压力臧至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定值, 即出口压力不因进口压力及流量的变化而变化并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系 统.确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作灵敏,使用寿命长。.

一、YX741X隔膜式可调减压稳压阀工作原理:

       主阀安装在给水系统的管道上,主阀滑盘(阀瓣)通过液压导管的压力传递,模仿导阀的动作。当下游压力低于设定压力时,导阀开启,隔膜上方的压力水被排放到下游,排放速度大于入口的补充速度,主阀滑盘上移使下游压力增大至设定值。当下游压力高于设定值时,导阀关闭,隔膜上方的压力水向下作用在隔膜上,主阀滑盘向下移动,合下游压力降低到设定值,从而保持压力恒定。

二、YX741X隔膜式可调减压稳压阀产品特点:

1、减压的效果可靠,出口压力不受进口压力及流量的影响,即减动压,又减静压,能够保持设定的出口压力恒定。
2、调压操作方便,只需调节先导阀的调节螺钉,就能获得精确稳定的出口压力。
3、节能效果好,阀体采用了全通道流红型直流式设计,压力损失小、流量大、体积小、重量轻。
4、寿命长,重要零件均采用特殊材料,基本无须维护,使用寿命长。

三、YX741X隔膜式可调减压稳压阀规格尺寸:

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150
H 300 337 467 520 580 640 778 889 1010 1037 1264 1294 1324 1600

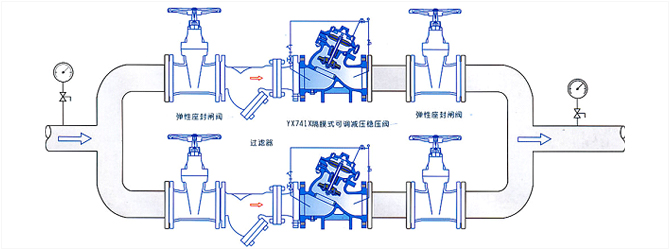

四、YX741X隔膜式可调减压稳压阀安装演示图:

YX741X隔膜式可调减压稳压阀安装注意事项:

1、主阀最佳的安装方式是安装在水平管道上,阀盖朝上
2、安装时要注意阀体外水流标示箭头,遵循方向安装
3、安装要彻底清除管道内的杂物,通水前必须彻底冲洗管道
4、阀前要安装一只闸阀和一只过滤器,阀后也要安装一只闸阀,以便于维修
5、铜过滤器要定期清洗衣



客户订购须知:

        尊敬的客户您好,欢迎访问本公司水力控制阀系列给排 水网站网站,如果您订购YX741X隔膜式可调减压稳压阀产 品请参照上述介绍参数确定您您订购的DN、压力、 材质 等 相关信息,可以直接向本公司销售部订购。如果客户需要非标型YX741X隔膜式可调减压稳压阀产品需要咨询本公司工程师联系订购非标型产品或者选择型, 欢迎客户访问本公司官方网站:http://www.slkzvalve.com 获取更多的产品信息。

       销售及工程师咨询电话: 0577-57781012 13868629136  蔡先生


工奥阀门公司多功能水力控制阀系列产品为大家推荐:AX742X(730X)BFAX107X安全泄压阀  100X遥控浮球阀200X减压阀300X型缓闭止回阀400X流量控制阀500X泄压阀600X水力电动控制阀700X水泵控制阀800压差旁通平衡阀900X紧急关闭阀H712X杠杆浮球阀 W100D定水位阀LS920X煤矿专用减压阀BFDZ701X液力自动控制阀DS101X活塞式多功能水泵控制阀LS790M爆管紧急关断阀LS735S压力波动预止阀F745X活塞式遥控浮球阀J145X隔膜式电动遥控阀JD745X多功能水泵控制阀等等
