产品展示
HC41X消声止回阀由阀体，阀座，阀瓣，轴承及弹簧等主要零件组成，内部水流通路采用流线型设计，水头损失极小，与同类止回阀比较约为1/2-1/3，同时于停泵时其阀瓣关闭行程很短，且具有结构长度短特点，可达快速关闭，避免水锤产生且防止巨大水击声，形成静音效果。适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，HC41X消声止回阀快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
一、HC41X消声止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
二、HC41X消声止回阀性能规范：
| 公称压力（MPa） | 1.0 | 1.6 | |
| 密封试验压力（MPa） | 1.1 | 1.76 | |
| 壳体试验压力（MPa） | 1.5 | 2.4 | |
| 适用温度（℃） | ≤80℃ | ||
| 材料 | 阀体 | HT200,304 | |
| 导向套 | HT200,304 | ||
| 阀瓣 | HT200,304 | ||
| 密封圈 | 橡胶 | ||
| 弹簧 | 不锈钢 | ||
三、HC41X消声止回阀制造标准：
设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220

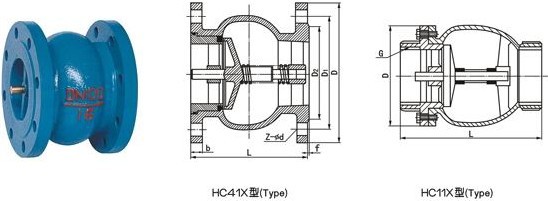

四、HC41X消声止回阀规格尺寸：
|
公称通径 |
L |
PNl0 |
PNl6 |
PN25 |
|||||||||||||||
|
b |
f |
D2 |
D |
D1 |
Z-φd |
b |
f |
D2 |
D |
D1 |
Z-φd |
b |
f |
D2 |
D |
D1 |
Z-φd |
||
|
40 |
100 |
18 |
2 |
85 |
150 |
110 |
4-18 |
18 |
2 |
85 |
150 |
110 |
4-18 |
18 |
2 |
85 |
150 |
110 |
4-18 |
|
50 |
100 |
20 |
3 |
102 |
165 |
125 |
4-18 |
20 |
3 |
102 |
165 |
125 |
4-18 |
20 |
3 |
99 |
165 |
125 |
4-18 |
|
65 |
120 |
20 |
3 |
122 |
185 |
145 |
4-18 |
20 |
3 |
122 |
185 |
145 |
4-18 |
22 |
3 |
118 |
185 |
145 |
8-18 |
|
80 |
140 |
22 |
3 |
133 |
200 |
160 |
8-18 |
22 |
3 |
133 |
200 |
160 |
8-18 |
24 |
3 |
132 |
200 |
160 |
8-18 |
|
100 |
160 |
24 |
3 |
158 |
220 |
180 |
8-18 |
24 |
3 |
158 |
220 |
180 |
8-18 |
24 |
3 |
156 |
235 |
190 |
8-22 |
|
125 |
180 |
26 |
3 |
184 |
250 |
210 |
8-18 |
26 |
3 |
184 |
250 |
210 |
8-18 |
26 |
3 |
184 |
270 |
220 |
8-26 |
|
150 |
200 |
26 |
3 |
212 |
285 |
240 |
8-22 |
26 |
3 |
212 |
285 |
240 |
8-22 |
28 |
3 |
211 |
300 |
250 |
8-26 |
|
200 |
220 |
28 |
3 |
268 |
340 |
295 |
8-22 |
30 |
3 |
268 |
340 |
295 |
12-22 |
30 |
3 |
274 |
360 |
310 |
12-26 |
|
250 |
240 |
28 |
3 |
320 |
395 |
350 |
12-22 |
32 |
3 |
320 |
405 |
355 |
12-26 |
32 |
3 |
330 |
425 |
370 |
12-30 |
|
300 |
280 |
28 |
4 |
370 |
445 |
400 |
12-22 |
32 |
4 |
370 |
460 |
410 |
12-26 |
34 |
4 |
389 |
485 |
430 |
16-30 |
|
350 |
320 |
30 |
4 |
428 |
500 |
460 |
16-22 |
36 |
4 |
428 |
520 |
470 |
16-26 |
38 |
4 |
450 |
555 |
490 |
16-33 |
|
400 |
360 |
32 |
4 |
482 |
565 |
515 |
16-26 |
38 |
4 |
482 |
580 |
525 |
16-80 |
40 |
4 |
505 |
620 |
550 |
16-86 |
|
450 |
400 |
32 |
4 |
532 |
615 |
565 |
20-26 |
40 |
4 |
532 |
640 |
585 |
20-30 |
42 |
4 |
555 |
670 |
600 |
20-36 |
|
500 |
440 |
34 |
4 |
585 |
670 |
620 |
20-26 |
42 |
4 |
585 |
715 |
650 |
20-33 |
44 |
4 |
615 |
730 |
660 |
20-36 |
五、HC41X消声止回阀安装示意图：
上图是HC41X消声止回阀安装示意图：主要安装有蝶阀、过滤器、泵，软接头，消声止回阀
